DŹWIGNIA HAMULCA TYLNY KTM SX 125 EXC 125 SX 144 150 250 EXC 250 SX-F 250 EXC-F 250 SX-F 350 EXC-F 350 SXF 450 EXC-F 450

FXRB5010099OR
5060468925920
RFX
299.00 PLN

Sprawdź czy produkt pasuje do twojego pojazdu

Serwisówka

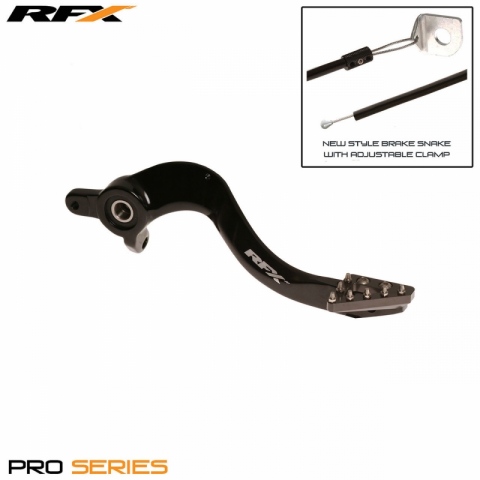

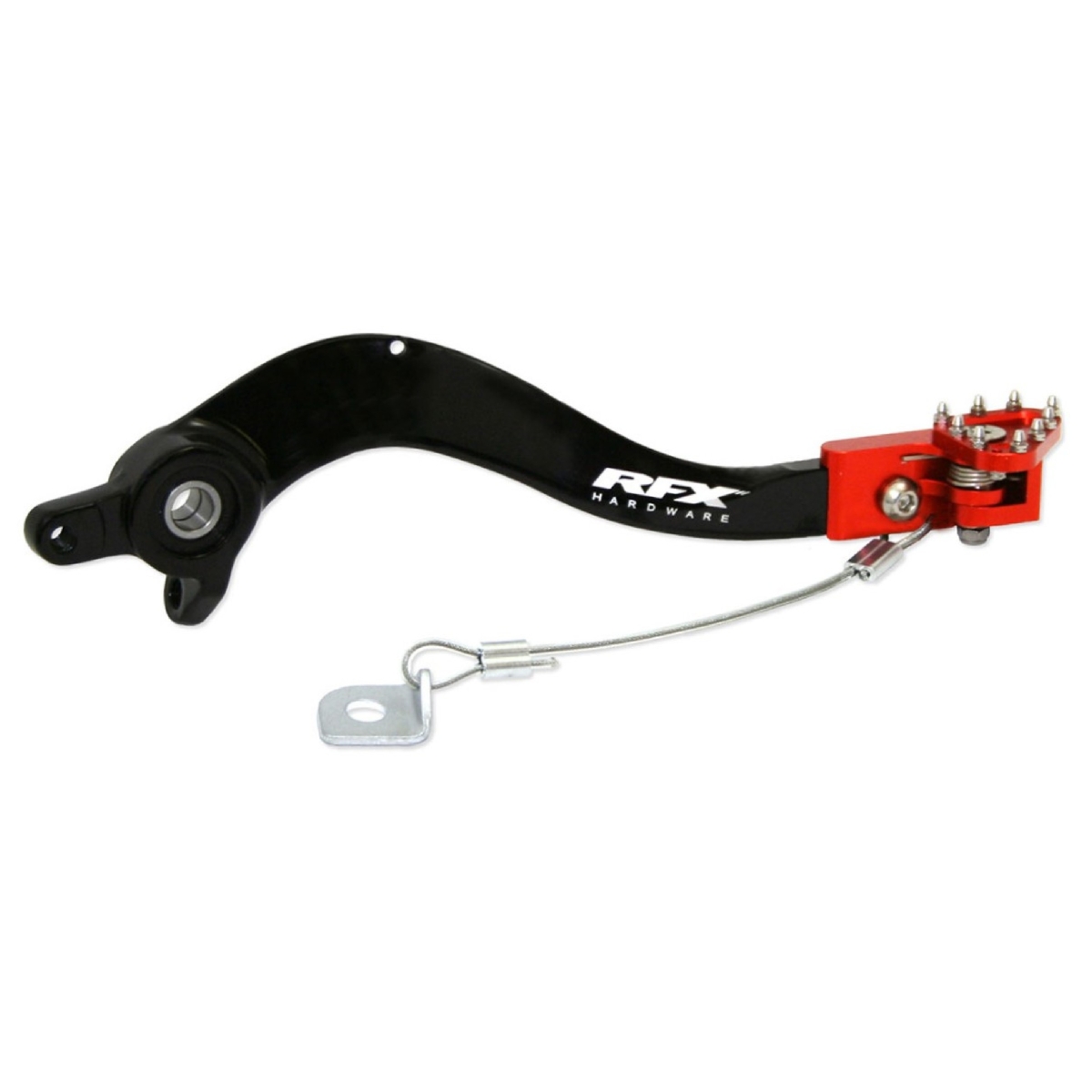

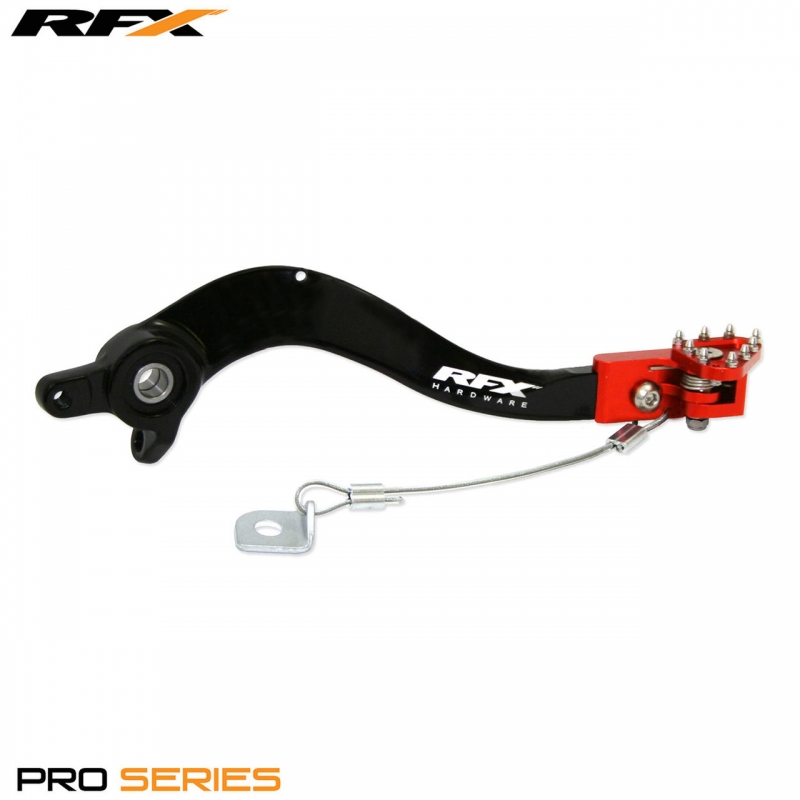

DŹWIGNIA HAMULCA TYŁ KTM SX/SX-F EXC/EXC-F ALL MODELS 125-525 07-15



  • Pedały hamulca RFX Pro Series zostały zaprojektowane i przetestowane na najwyższym poziomie.
  • Pedały hamulca serii Pro są produkowane z aluminium 7075-T6 i mają kuty wałek typu OEM, a gładkie wykończenie wałka pomaga zmniejszyć zużycie związane z prążkowaną konstrukcją.
  • Elastyczne końcówki z serii Pro są wykonane z kęsów aluminium obrabianych CNC i mają sprężynową obrotową końcówkę, która pod wpływem uderzenia, na przykład w koleinę, obraca się, aby zmniejszyć uszkodzenia. Końcówka ma również stalowe zęby, które pomagają chwycić w błotnistych warunkach.
  • Elastyczne końcówki Pro Series zawierają również ogranicznik na końcówce obrotowej, który zatrzymuje końcówkę przy 90 stopniach obrotu, zapobiegając uszkodzeniom, które mogą wystąpić, gdy końcówka obraca się pod osłoną sprzęgła.
  • Pedały hamulca serii Pro zawierają również wąż hamulca linkowego, który pomaga zapobiegać wygięciu wału pedału podczas kolizji.
  • Elastyczna końcówka CNC w celu zmniejszenia uszkodzeń spowodowanych uderzeniami
  • Ramię kute na zimno dla lepszej wytrzymałości rdzenia



Cechy:

  • Wykonany z aluminium lotniczego 7075
  • T6 poddane obróbce cieplnej w celu zwiększenia wytrzymałości na rozciąganie
  • Kuty wał dla zwiększenia wytrzymałości rdzenia
  • Gładka konstrukcja wału w celu zmniejszenia zużycia powierzchni
  • Elastyczna końcówka kęsa obrabiana CNC
  • Ruch obrotowy zmniejsza uszkodzenia spowodowane uderzeniem
  • Stalowe zęby wkładki dla zwiększenia przyczepności
  • Mechaniczny ogranicznik na końcówce
  • Wbudowany wąż hamulcowy
  • Kolor anodowany, aby zapobiec korozji
  • Logo wytrawione laserowo



PASUJE DO:

KTM EXC 125 125 2004 ALL 26 KW - 35 KM

KTM EXC 200 200 2004 ALL 27 KW - 37 KM

KTM EXC 300 300 2004 ALL 38 KW - 52 KM

KTM EXC 250 250 2004 EUROPA37 KW - 50 KM

KTM EXC 200 200 2005 ALL 27 KW - 37 KM

KTM EXC 250 250 2005 ALL 37 KW - 50 KM

KTM EXC 300 300 2005 ALL 38 KW - 52 KM

KTM EXC 450 449 2007 AMERYKA

KTM EXC 530 530 2009 ALL

KTM EXC 450 449 2011 ALL

KTM EXC 500 500 2012 AMERYKA

KTM EXC 500 500 2012 EUROPA

KTM EXC 500 500 2013 AMERYKA

KTM EXC 500 500 2013 EUROPA

KTM EXC 500 500 2014 AMERYKA

KTM EXC 500 500 2014 EUROPA

KTM EXC 500 500 2015 AMERYKA

KTM EXC 500 500 2015 EUROPA

KTM EXC 500 500 2016 AMERYKA

KTM EXC 500 500 2016 EUROPA

KTM EXC 500 Sixdays 500 2016 AMERYKA

KTM EXC 500 Sixdays 500 2016 EUROPA

KTM EXC-F 350 350 2012 ALL

KTM EXC-F 350 350 2014 ALL

KTM EXC-F 350 350 2015 ALL

KTM EXC-F 350 350 2016 ALL

KTM MXC 300 300 2004 AMERYKA

KTM MXC 300 300 2005 AMERYKA

KTM EXC-R 450 449 2008 ALL

KTM EXC-R 530 510 2008 ALL 45 KW - 61 KM

KTM EXC 525 RACING 525 2003 EUROPA45 KW - 61 KM

KTM MXC 450 RACING 450 2004 AMERYKA

KTM EXC 250 RACING 250 2004 EUROPA8,1 KW - 11 KM

KTM EXC 400 RACING 393 2004 EUROPA40 KW - 54 KM

KTM EXC 450 RACING 448 2004 EUROPA

KTM EXC 525 RACING 525 2004 EUROPA45 KW - 61 KM

KTM MXC 450 RACING 450 2005 AMERYKA

KTM EXC 250 RACING 250 2005 EUROPA8,1 KW - 11 KM

KTM EXC 400 RACING 393 2005 EUROPA40 KW - 54 KM

KTM EXC 525 RACING 525 2005 EUROPA45 KW - 61 KM

KTM EXC-G 400 RACING 400 2006 AMERYKA

KTM EXC-G 450 RACING 450 2006 AMERYKA

KTM EXC-G 525 RACING 525 2006 AMERYKA

KTM EXC 525 RACING 525 2006 EUROPA45 KW - 61 KM

KTM EXC 525 RACING 525 2007 EUROPA45 KW - 61 KM

KTM MXC 525 RACING Desert 525 2004 EUROPA45 KW - 61 KM

KTM MXC 525 RACING Desert 525 2005 EUROPA45 KW - 61 KM

KTM SMR 450 450 2004 ALL 40 KW - 54 KM

KTM SMR 525 525 2004 AMERYKA

KTM SMR 450 450 2005 ALL 40 KW - 54 KM

KTM SMR 525 525 2005 AMERYKA

KTM SMR 450 450 2006 ALL 40 KW - 54 KM

KTM SMR 450 450 2008 ALL 40 KW - 54 KM

KTM SMR 560 RACING Supermoto 560 2006 EUROPA42 KW - 57 KM

KTM SX 250 250 2003 ALL 41 KW - 56 KM

KTM SX 125 125 2004 ALL 26 KW - 35 KM

KTM SX 250 250 2004 ALL 41 KW - 56 KM

KTM SX 200 200 2004 AMERYKA

KTM SX 450 RACING 450 2004 EUROPA40 KW - 54 KM

KTM SX 525 RACING 525 2004 EUROPA42 KW - 57 KM

KTM SX 125 125 2005 ALL 26 KW - 35 KM

KTM SX 250 250 2005 ALL 41 KW - 56 KM

KTM SX 525 525 2005 AMERYKA

KTM SX 450 RACING 450 2005 EUROPA40 KW - 54 KM

KTM SX 525 RACING 525 2005 EUROPA42 KW - 57 KM

KTM SX 125 125 2006 ALL 26 KW - 35 KM

KTM SX 250 250 2006 ALL 41 KW - 56 KM

KTM SX-F 250 250 2006 ALL 29 KW - 39 KM

KTM SX 450 450 2006 AMERYKA

KTM SX 525 525 2006 AMERYKA

KTM SX 125 125 2007 ALL 26 KW - 35 KM

KTM SX 250 250 2007 ALL 41 KW - 56 KM

KTM SX-F 250 250 2007 ALL 29 KW - 39 KM

KTM SX 144 144 2007 AMERYKA

KTM SX-F 450 450 2007 AMERYKA

KTM SX-F 450 RACING 450 2007 EUROPA39 KW - 53 KM

KTM SX 125 125 2008 ALL 26 KW - 35 KM

KTM SX 250 250 2008 ALL 41 KW - 56 KM

KTM SX-F 250 250 2008 ALL 29 KW - 39 KM

KTM SX 144 144 2008 AMERYKA

KTM SX-F 450 450 2008 AMERYKA

KTM SX-F 505 505 2008 AMERYKA

KTM SX-F 450 RACING 450 2008 EUROPA39 KW - 53 KM

KTM SX 125 125 2009 ALL 26 KW - 35 KM

KTM SX 150 144 2009 ALL

KTM SX 250 250 2009 ALL 41 KW - 56 KM

KTM SX-F 250 250 2009 ALL 29 KW - 39 KM

KTM SX-F 450 450 2009 AMERYKA

KTM SX-F 450 RACING 450 2009 EUROPA39 KW - 53 KM

KTM SX 125 125 2010 ALL 26 KW - 35 KM

KTM SX 250 250 2010 ALL 41 KW - 56 KM

KTM SX-F 250 250 2010 ALL 29 KW - 39 KM

KTM SX-F 450 450 2010 AMERYKA

KTM SX-F 450 RACING 450 2010 EUROPA39 KW - 53 KM

KTM SX 125 125 2011 ALL

KTM SX 150 144 2011 ALL

KTM SX 250 250 2011 ALL

KTM SX-F 250 250 2011 ALL 29 KW - 39 KM

KTM SX-F 350 350 2011 ALL

KTM SX-F 450 450 2011 ALL

KTM SX-F 250 250 2012 ALL 29 KW - 39 KM

KTM SX-F 350 350 2012 ALL

KTM SX-F 450 450 2012 ALL

KTM SX 125 125 2012 ALL

KTM SX 150 144 2012 ALL

KTM SX 250 250 2012 ALL

KTM SX 125 125 2013 ALL

KTM SX 150 144 2013 ALL

KTM SX 250 250 2013 ALL

KTM SX-F 250 250 2013 ALL 32 KW - 44 KM

KTM SX-F 350 350 2013 ALL

KTM SX-F 450 450 2013 AMERYKA

KTM SX-F 450 450 2013 EUROPA

KTM SX 125 125 2014 ALL

KTM SX 150 144 2014 ALL

KTM SX 250 250 2014 ALL

KTM SX-F 250 250 2014 ALL 32 KW - 44 KM

KTM SX-F 350 350 2014 ALL

KTM SX 125 125 2015 ALL

KTM SX 150 144 2015 ALL

KTM SX 250 250 2015 ALL

KTM SX-F 250 250 2015 ALL 32 KW - 44 KM

KTM SX-F 350 350 2015 ALL

KTM SX-F 450 450 2015 AMERYKA

KTM SX-F 450 450 2015 EUROPA

KTM SX 250 250 2016 ALL

KTM SX-F 450 Factory Edition 450 2012 AMERYKA

KTM SX-F 450 Factory Edition 450 2014 AMERYKA

KTM SXS 540 RACING 540 2004 EUROPA

KTM SXS 540 RACING 540 2005 EUROPA

KTM XC 300 300 2006 ALL 38 KW - 52 KM

KTM XC 200 200 2006 AMERYKA

KTM XC-W 200 200 2006 AMERYKA

KTM XC 250 250 2006 AMERYKA

KTM XC-W 250 250 2006 AMERYKA

KTM XC-W 300 300 2006 AMERYKA

KTM XC 300 300 2007 ALL 38 KW - 52 KM

KTM XC 525 525 2007 AMERYKA

KTM XC-W 525 525 2007 AMERYKA

KTM XC 200 200 2007 AMERYKA

KTM XC-W 200 200 2007 AMERYKA

KTM XC 250 250 2007 AMERYKA

KTM XC-F 250 250 2007 AMERYKA

KTM XC-W 250 250 2007 AMERYKA

KTM XC-W 300 300 2007 AMERYKA

KTM XC-W 450 450 2007 AMERYKA

KTM XC-W 400 400 2007 AMERYKA

KTM XC 300 300 2008 ALL 38 KW - 52 KM

KTM XC 200 200 2008 AMERYKA

KTM XC-W 200 200 2008 AMERYKA

KTM XC 250 250 2008 AMERYKA

KTM XC-F 250 250 2008 AMERYKA

KTM XC-W 300 300 2008 AMERYKA

KTM XC-F 505 505 2008 AMERYKA

KTM XC-F 450 450 2008 AMERYKA

KTM XC 300 300 2009 ALL 38 KW - 52 KM

KTM XC-F 505 505 2009 ALL

KTM XC 200 200 2009 AMERYKA

KTM XC-W 200 200 2009 AMERYKA

KTM XC 250 250 2009 AMERYKA

KTM XC-W 300 300 2009 AMERYKA

KTM XC-W 530 530 2009 AMERYKA

KTM XC-W 400 400 2009 AMERYKA

KTM XC-F 450 450 2009 AMERYKA

KTM XC-F 505 505 2009 AMERYKA

KTM XC 300 300 2010 ALL 38 KW - 52 KM

KTM XC-W 200 200 2010 AMERYKA

KTM XC-W 400 400 2010 AMERYKA

KTM XC 150 150 2010 AMERYKA

KTM XC 150 150 2011 AMERYKA

KTM XC 250 250 2011 AMERYKA

KTM XC 300 300 2011 AMERYKA

KTM XC-W 200 200 2011 AMERYKA

KTM XC-W 250 250 2011 AMERYKA

KTM XC-W 300 300 2011 AMERYKA

KTM XC-F 250 250 2011 AMERYKA

KTM XC-F 350 350 2011 AMERYKA

KTM XC-W 450 450 2011 AMERYKA

KTM XC 150 150 2012 AMERYKA

KTM XC 250 250 2012 AMERYKA

KTM XC 300 300 2012 AMERYKA

KTM XC-F 250 250 2012 AMERYKA

KTM XC-F 350 350 2012 AMERYKA

KTM XC-W 200 200 2012 AMERYKA

KTM XC-W 250 250 2012 AMERYKA

KTM XC-W 300 300 2012 AMERYKA

KTM XC-W 500 500 2012 AMERYKA

KTM XC-W 450 450 2012 AMERYKA

KTM XC 150 150 2013 AMERYKA

KTM XC 250 250 2013 AMERYKA

KTM XC 300 300 2013 AMERYKA

KTM XC-F 250 250 2013 AMERYKA

KTM XC-F 350 350 2013 AMERYKA

KTM XC-F 450 450 2013 AMERYKA

KTM XC-W 200 200 2013 AMERYKA

KTM XC-W 250 250 2013 AMERYKA

KTM XC-W 300 300 2013 AMERYKA

KTM XC-W 450 450 2013 AMERYKA

KTM XC-W 500 500 2013 AMERYKA

KTM XC 150 150 2014 AMERYKA

KTM XC-W 200 200 2014 AMERYKA

KTM XC 250 250 2014 AMERYKA

KTM XC-W 250 250 2014 AMERYKA

KTM XC-F 350 350 2014 AMERYKA

KTM XC-F 450 450 2014 AMERYKA

KTM XC-W 450 450 2014 AMERYKA

KTM XC-W 500 500 2014 AMERYKA

KTM XC-F 250 250 2014 AMERYKA

KTM XC 300 300 2014 AMERYKA

KTM XC-W 300 300 2014 AMERYKA

KTM XC-W 450 450 2015 AMERYKA

KTM XC-F 450 450 2015 AMERYKA

KTM XC-F 350 350 2015 AMERYKA

KTM XC-F 250 250 2015 AMERYKA

KTM XC-W 500 500 2015 AMERYKA

KTM XC 250 250 2015 AMERYKA

KTM XC-W 250 250 2015 AMERYKA

KTM XC 300 300 2015 AMERYKA

KTM XC-W 300 300 2015 AMERYKA

KTM XC-W 200 200 2015 AMERYKA

KTM XC-W 450 450 2016 AMERYKA

KTM XC-W 500 500 2016 AMERYKA

KTM XC-W 200 200 2016 AMERYKA

KTM XC 250 250 2016 AMERYKA

KTM XC-W 250 250 2016 AMERYKA

KTM XC 300 300 2016 AMERYKA

KTM XC-W 300 300 2016 AMERYKA

KTM XC-W 450 Champions Edition 450 2010 AMERYKA

KTM XC-W 450 Sixdays 450 2010 AMERYKA

KTM XC-W 530 Sixdays 530 2011 AMERYKA

KTM XCF-W 250 250 2008 AMERYKA

KTM XCF-W 250 250 2009 AMERYKA

KTM XCF-W 250 250 2012 AMERYKA

KTM XCF-W 250 250 2013 AMERYKA

KTM XCF-W 350 350 2013 AMERYKA

KTM XCF-W 350 350 2014 AMERYKA

KTM XCF-W 250 250 2014 AMERYKA

KTM XCF-W 250 250 2015 AMERYKA

KTM XCF-W 350 350 2015 AMERYKA

KTM XCF-W 350 350 2016 AMERYKA

KTM XCF-W 250 250 2016 AMERYKA

KTM XCF-W 250 Champions Edition 250 2010 AMERYKA

KTM XCR-W 450 450 2008 AMERYKA

KTM XCR-W 530 530 2008 AMERYKA



Instrukcja montażu:

  • Należy zacząć od zaznaczenia wysokość dźwigni pedału w stosunku do podnóżka.
  • Zdejmij zacisk R lub zawleczkę z tyłu śruby hamulca znajdującej się za ramą.
  • Zdemontować śrubę obrotową przytrzymującą pedał do ramy.
  • Odłącz sprężynę powrotną od pedału i pozostaw w pozycji wiszącej.
  • Obróć pedał na zewnątrz, odsłaniając zawleczkę z tyłu zaczepu dźwigni.
  • Wyjmij tą zawleczkę i kołek ustalający, a następnie usunie tylny pedał hamulca.
  • Zdemontować uszczelki olejowe ze starego pedału i ponownie zamontować na nowym pedale.
  • Wyczyść wszystkie części uniwersalnym środkiem smarnym
  • Zamontować ponownie sworzeń hamulca, sworzeń ustalający i sworzeń dzielący.
  • Zamontuj ponownie sprężynę powrotną.
  • Nałożyć odrobinę wodoodpornego smaru na śrubę obrotową, wyrównać otwór obrotowy i ponownie zamontować śrubę.
  • Dokręcić śrubę obrotową do wymaganego momentu obrotowego zgodnie z instrukcją obsługi.
  • Ponownie zamocuj zacisk R / zawleczkę z tyłu śruby obrotowej.
  • Po podłączeniu pedału wyreguluj wysokość pedału do właściwej pozycji i swobodnego luzu, zrób to, poluzowując nakrętkę nad widełkami i obracając śrubę tłoka do wewnątrz lub na zewnątrz, aby dopasować.
  • Teraz zamontuj węża hamulca.
  • Modele japońskie - Zdejmij dolną nakrętkę i podkładkę mocowania silnika, wymień starą podkładkę na nową podkładkę przymocowaną do węża hamulca.
  • Modele KTM - wyjmij nową podkładkę, która jest przymocowana do węża hamulca, odłóż ją na bok, ponieważ nie jest to wymagane w KTM, zapnij kabel wokół dolnego wspornika silnika i włóż z powrotem do złączki zaciskowej.
  •  Ustaw prawidłowe napięcie węża hamulca, pamiętając, aby pozwolić pedałowi wysunąć się w dół.
  • Zaciśnij zacisk razem za pomocą szczypiec i przytnij nadmiar kabla.
Podobne produkty

W ramach naszej witryny stosujemy pliki cookies w celu świadczenia Państwu usług na najwyższym poziomie, w tym w sposób dostosowany do indywidualnych potrzeb. Korzystanie z witryny bez zmiany ustawień dotyczących cookies oznacza, że będą one zamieszczane w Państwa urządzeniu końcowym. Możecie Państwo dokonać w każdym czasie zmiany ustawień dotyczących cookies

Akceptuje ciasteczka

Te produkty mogą Cię zainteresować


Kontynuuj zakupy Finalizuj zamówienie

Wgraj zdjęcie

Zaloguj się

Zaloguj

Nie pamiętam hasła - Wygeneruj nowe

Nie pamiętam hasła

Podaj adres e-mail użyty do logowania
